Эволюция грунт-эффекта: от Lotus 78 до современных болидов
Рождение легенды: Lotus 78 и механический грунт-эффект
В середине 1970-х годов инженер команды «Лотус» Колл Чапман столкнулся с проблемой. Мощные антикрылья создавали огромное аэродинамическое сопротивление, что мешало достижению высокой скорости на прямых. Наблюдая за истребителями, он обратил внимание на их форму, и это натолкнуло его на гениальную идею. Если нельзя убрать сопротивление, создаваемое крыльями, нужно перенести генерацию прижимной силы туда, где оно минимально, - под автомобиль.

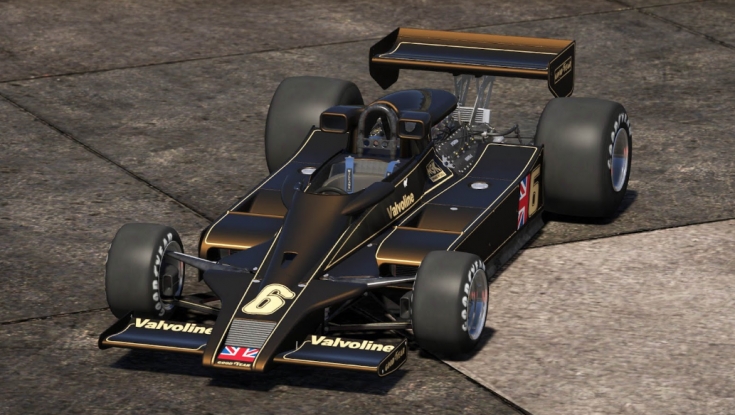

Так появился «Лотус 78», прозванный «крылатым автомобилем». Его инновация заключалась в конструкции днища. Боковины шасси были оформлены в виде больших вертикальных юбок, обтянутых специальным уплотнителем из жесткой щетки. Эти юбки создавали герметичный объем между полом болида и поверхностью трассы. Само днище было не плоским, а имело форму перевернутого аэродинамического профиля - подобно крылу самолета, но работающего в обратную сторону. Когда воздух проходил через этот сужающийся канал, его скорость возрастала, а давление падало. Разница между атмосферным давлением сверху и разрежением снизу буквально прижимала автомобиль к трассе.
Новый метод
- Этот метод обладал колоссальной эффективностью. «Лотус 78» генерировал невиданную ранее прижимную силу с минимальным сопротивлением. Однако у системы были и серьезные недостатки:
- Хрупкость уплотнения. Юбки из щетки быстро изнашивались от контакта с неровностями полотна, что приводило к потере вакуума и резкому снижению прижимной силы в повороте.
- Проблема крена. При прохождении поворотов под действием боковых сил автомобиль кренился. Это нарушало геометрию зазора между юбкой и трассой, снова разрушая герметичность и делая поведение болида непредсказуемым.
- Зависимость от дорожного просвета. Машина была подобно катеру на воздушной подушке, только наоборот. Чем ближе днище к земле, тем сильнее был эффект. Но любое касание поверхности могло быть катастрофическим.
Несмотря на эти сложности, принцип работал. «Лотус» доминировал, а другие команды бросились создавать собственные интерпретации грунт-эффекта, что привело к появлению монстров вроде «Брэбем BT46B» с вентилятором, который просто выкачивал воздух из-под днища. Подобные крайности заставили руководство спорта вмешаться, и к 1983 году классический грунт-эффект был запрещен регламентом, который предписывал иметь абсолютно плоское днище.
Возрождение идеи: современная аэродинамическая философия
Запрет на активный грунт-эффект на десятилетия отправил инженеров обратно к наращиванию антикрыльев. Однако сама идея использовать воздушный поток под автомобилем оставалась святым Граалем. Возвращение произошло постепенно, с развитием вычислительной гидродинамики и новых материалов. Современный грунт-эффект - это уже не механическое создание вакуума, а сложное управление воздушными массами.
Современные болиды не имеют герметизирующих юбок. Вместо этого их пол представляет собой сложнейший ландшафт из тоннелей, каналов и спойлеров. Задача этой геометрии - направить воздух под автомобиль и заставить его ускориться в строго заданных зонах, создавая области низкого давления. Ключевым элементом стали так называемые «вантовые тоннели» - каналы по бокам от двигателя, которые начинаются у передних колес и сужаются к задней части автомобиля. Проходя по ним, воздух разгоняется, а его давление падает.
Решение проблем
Этот подход решил многие проблемы своих предшественников. Современные композитные материалы позволяют создавать жесткие конструкции пола, которые не деформируются под нагрузкой. Нет хрупких юбок, которые можно повредить. Однако на смену старым проблемам пришли новые. Главной из них стала чувствительность к дорожному просвету. Чтобы тоннели работали эффективно, зазор между полом и трассой должен быть минимальным и постоянным. Любой крен или проседание шасси нарушают аэродинамический баланс. Для борьбы с этим команды разработали сложные системы подрессоривания и стабилизации, которые поддерживают автомобиль в идеально ровном положении относительно полотна, независимо от маневров пилота.
